Capteur de stationnement et trou de lentille Maker | DF-EZ10

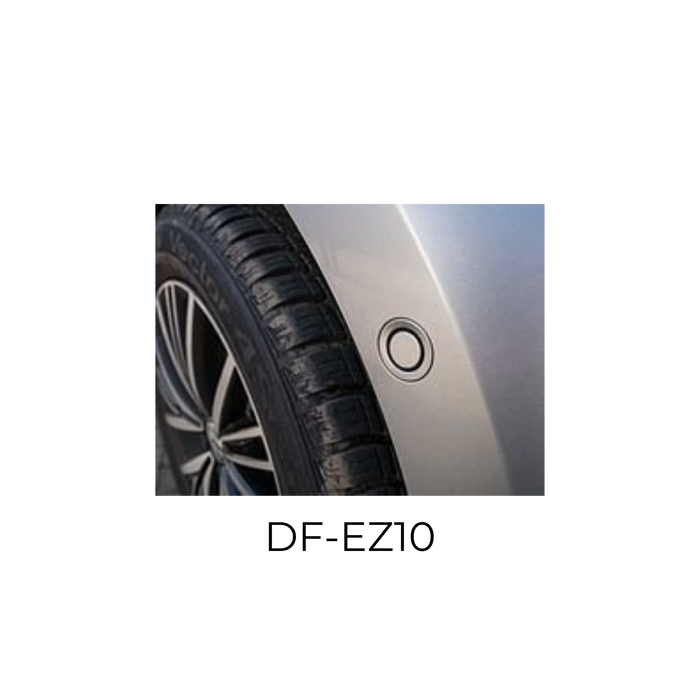

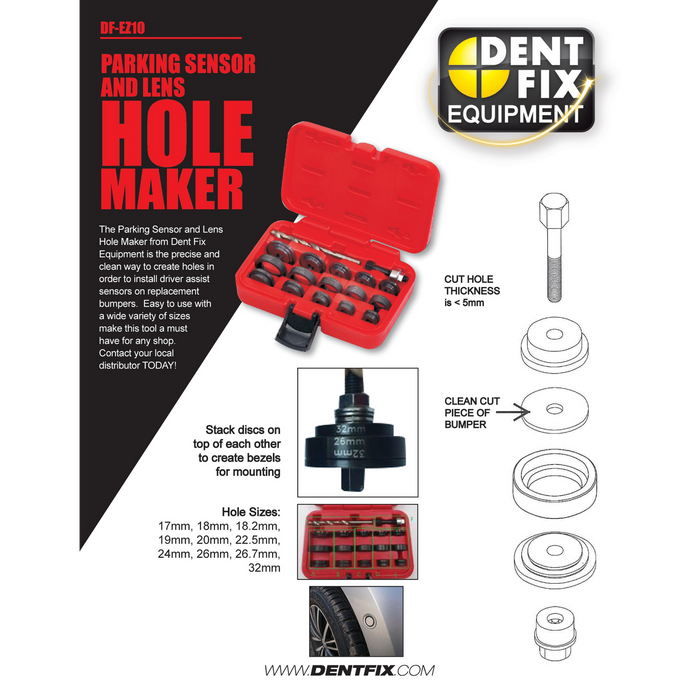

Le capteur de stationnement et le fabricant de trous de lentille (référence DF-EZ10) de Dent Fix Equipment sont le moyen précis et propre de créer des trous afin d'installer des capteurs d'aide à la conduite sur des pare-chocs de remplacement.

Le système DF-EZ10 est conçu pour percer un trou dans le pare-chocs ou l'aile sans endommager la peinture. La facilité d'utilisation combinée à une grande variété de tailles font de cet outil un incontournable pour tout magasin.

Capable de percer des trous dans les pare-chocs en plastique jusqu'à 5 mm d'épaisseur, le kit comprend un foret HSS de 5/16" pour créer un trou de guidage et des disques variés qui peuvent percer des trous dans les tailles suivantes (mm) : 17, 18, 18,2, 19, 20, 22,5, 24, 26, 26,7 et 32.

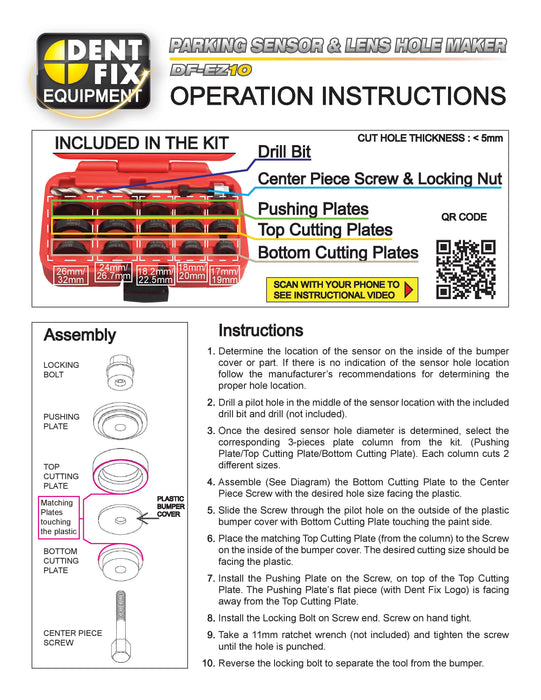

Des instructions:

1. Déterminez l'emplacement du capteur à l'intérieur de la couverture ou de la pièce de pare-chocs. S'il n'y a aucune indication de l'emplacement du trou du capteur, suivez les recommandations du fabricant pour déterminer l'emplacement du trou approprié.

2. Percez un trou pilote au milieu de l'emplacement du capteur avec le foret et la perceuse inclus (non inclus).

3. Une fois que le diamètre de trou de capteur souhaité est déterminé, sélectionnez la colonne de plaque de 3 pièces correspondante dans le kit. (Plaque de poussée/Plaque de coupe supérieure/Plaque de coupe inférieure). Chaque colonne coupe 2 tailles différentes.

4. Assemblez (voir schéma) la plaque de coupe inférieure à la vis de la pièce centrale avec la taille de trou souhaitée face au plastique.

5. Faites glisser la vis à travers le trou pilote à l'extérieur du couvercle de pare-chocs en plastique avec la plaque de coupe inférieure touchant le côté peinture.

6. Placez la plaque de coupe supérieure correspondante (de la colonne) sur la vis à l'intérieur du couvercle du pare-chocs. La taille de coupe souhaitée doit faire face au plastique.

7. Installez la plaque de poussée sur la vis, au-dessus de la plaque de coupe supérieure. La pièce plate de la plaque de poussée (avec le logo Dent Fix) est opposée à la plaque de coupe supérieure.

8. Installez le boulon de verrouillage sur l'extrémité de la vis. Visser à la main avec des outils à main. N'UTILISEZ PAS D'OUTILS PNEUMATIQUES !

9. Prenez une clé à cliquet de 13 mm (non fournie) et serrez la vis jusqu'à ce que le trou soit percé.

10. Inversez le boulon de verrouillage pour séparer l'outil du pare-chocs.
